UD行星錐盤減變速機應用單螺杆泵淺析

                                                                                                                                                            ——寧波市鎮海減變速機製造有限公司   詹龍海、黃吉平

前言：

      單螺杆泵由於其結構及工作特性，相應驅動機構有一些基本要求：啟動力矩大，過載保護性強，流量調節簡單，耐腐蝕性好，轉速n2≤800r/min等要求。目前，常用的驅動源為：多極（如六極、八極）電機直接驅動；電機+減速機組成的減速驅動；變頻器+電機+減速機組成的變頻變減速驅動；電磁調速+電機+減速機組成的電磁變減速驅動；電機+UD行星錐盤減變速機組成的機械變減速驅動。螺杆泵生產廠家針對不同的工況和用戶要求而來進行各種驅動配置，取得了不同的經驗和收獲。其中UD行星錐盤減變速機應用於單螺杆泵,由於各種因素知者相對少，因此，作者根據多年來應用結果的利弊對此驅動作一淺析。

一：UD行星減變速機的機械特性及工作原理：

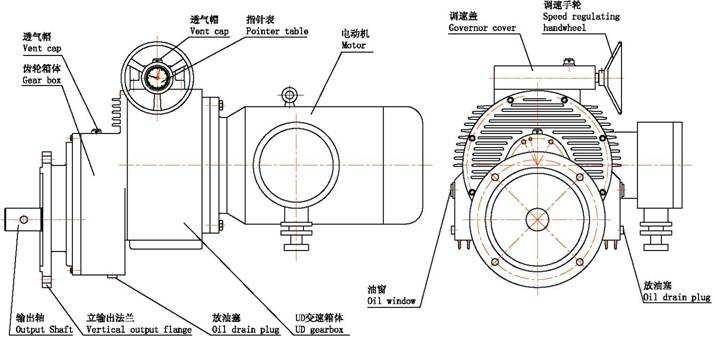

    UD行星錐盤減變速機（國外稱Disco無級變速器），屬於行星式牽引無級變速器類，下為該產品的機械特性及工作原理：

1、機械特性：

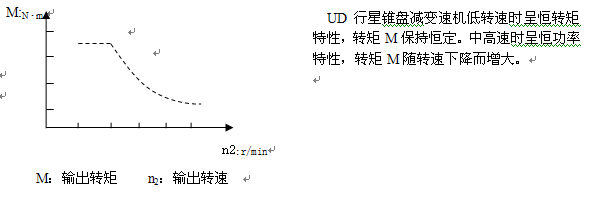

   1）M—n2特性曲線：

     2）滑差率ε

ε：滑差率：表示變速器在運轉中實際輸出轉速與理論輸出轉速之間形成一定的滑差。

ε=（1-n2/n02）×100%

n2：實際輸出轉速           n02：理論輸出轉速

UD行星錐盤減變速機滑差率在正常工作中≤10%

     3）變速比Rb

Rb：表示變速器的變速能力

Rb=n2max/n2min

n2max：最 高輸出轉速         n2min：最 低輸出轉速

 UD行星錐盤減變速機變速比在正常工作中Rb≤5

2、工作原理：

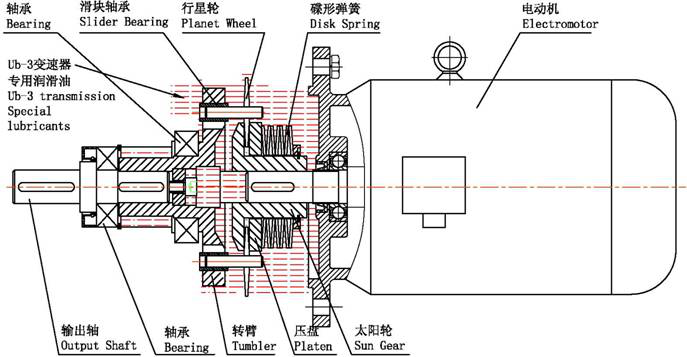

動力源由電機輸入帶動太陽輪,通過牽引液(潤滑油),帶動行星輪運動,行星輪在在自轉的同時並作公轉運動,通過滑塊軸承帶動轉臂及輸出軸運轉,輸出動力。通過調速裝置，改變太陽輪與行星輪的接觸半徑，實現無級變速。在正常工作情況下，摩擦傳動之間隔著一層油膜，動力是按主動件→油膜→從動件的路線傳遞（所謂的牽引傳動）。

二、UD行星錐盤減變速機應用單螺杆泵的特點：

1.    啟動轉矩大：單螺杆泵啟動時，往往短時間負載力矩很大，而UD行星錐盤減變速機驅動可以承受超負載工作，隻是表現在滑差率ε迅速增大，轉速明顯下降，但待外部負載正常後，滑差率回複正常值ε≤10%，，泵轉速也同時趨於正常工作，既使啟動頻繁，也不嚴重影響的減變速機的壽命。同時也可根據機械特性曲線，利用恒功率特性，在中速段啟動，此時利用輸出大轉矩，克服單螺杆泵啟動的超負載工況。

2.    適應流量變化工況：單螺杆泵工作時，由於工況變化或者由於泵零部件磨損導致流量減少，需要調節泵轉的流量，此時，轉動變速器手輪，改變太陽輪與行星輪的接觸半徑，變化輸出轉速，可以得到理想的流量，調速機構為簡單的機械機構，不會受螺杆泵惡劣的工作環境（潮濕，汙染等）的影響，特別是操作人員容易掌握使用。

3.    運動的特殊性保證產品的可靠性：UD行星錐盤減變速機驅動，根據其工作原理，並不是簡單的機械傳動，而是一種特殊的牽引（油液）傳動，因此對油液的牽引係數μ有很大關聯，由廣州機械研究院有限公司研製的Ub-3變速器專用油，牽引係數μ=0、09~0、074，所有變速器運動件，在充滿油液環境下工作，而不是機械運動件的直接接觸。其主要運動件受到了良好的潤滑保護。

4.    過載保護性能好：當螺杆泵堵轉時，由於電機輸出軸上的太陽輪與中間滾動體行星輪沒有直接剛性聯接，而是通過牽引液的柔性聯接,過載堵轉時，油液的牽引力不足以驅動行星輪公轉,而產生打滑, 短時間內電機仍以恒定的轉速運轉，電機不會受到電流的極大衝擊,從而電機能得到保,電機的壽命也較長。

5.    改善泵組的設備利用率：UD行星錐盤減變速機變速，變速比Rb一般為5，當轉速n2往下變化時，其輸出轉矩M也隨之增大，當負載變大，適當調慢轉速，仍能使螺杆泵正常工作。或定子轉子磨損大時，容積效率ηv低下時，適當提高轉速n2，可保持流量的穩定,這樣可提高泵組的設備利用率。

6、 改善泵組的設備經濟性：UD行星錐盤減變速機與單螺杆泵的組合進行整體優化，減變速機設置推力軸承承受螺杆泵工作時產生的軸向推力，泵省略軸承座；減變速機的輸出結構采用肖孔方案與螺杆泵聯接，省略聯軸器結構，簡化裝配工藝，提高對中性。泵組結構優化後，不僅減少成本，而且能提高泵組的工作精度。

三：UD行星錐盤減變速機應用單螺杆泵的問題：

1、設計選型的的問題

案例：山東某工程采購一批UD行星錐盤減變速機驅動單螺杆泵

設計要求：輸送介質：工業生化汙泥     Q= 2 ~ 12  m3/h

設計選型: UDY7.5-100

型號表述: UD行星變速器(基本型,無減速裝置),電機功率：P=7.5Kw, 四極，輸出轉速n= 100-500r/min 臥式聯軸器聯接結構

問題：工程交付後,實際需要流量為2~3 m3/h,泵工作點轉速100 r/min

使用2-3月後,變速器發現噪音,仍使用後不久,變速器傳動失效。電機轉，輸出部分不轉。用戶認為產品問題，提出投訴。

分析：經檢測，由於變速器工作點為極限低速，根據M—n2特性曲線，此時效率η為最 小，滑差率ε最 大，磨損嚴重，壽命極短。

原因：選型時，確定參數不準，對變速器性能不明。

對策：經與用戶協商，采用減小功率，采用P=5.5Kw,六極電機，降低變速器輸出轉速，工作點右移。經重新換電機，泵組工作運作數年正常。

 2、管理使用的問題

案例：浙江某水處理公司，進口水處理設備，運行2-3年後，發現壓濾機、加藥泵等一批泵組設備接連不斷損壞。與進口商聯係未果，嚴重影響水處理工程運作。用戶對國外產品質量嚴重懷疑。

分析：經國內傳動專業廠家現場檢測，眾多的驅動源均采用行星錐盤減變速機。事故原因對此類型產品不了解，蔬於管理，缺油或加注高粘度油液，導致傳動失效。

原因：結構不明，使用管理不當。

對策：迅速更換變速專用油，檢查工作點，並按工況要求作轉速調整，流量趨於符合要求，產品經全麵正常管理使用，多年來設備運作正常。

結束語：

UD行星錐盤減變速機應用單螺杆泵，從多年來的實際應用結果來分析，由於產品的特殊性能，能很好地讓泵組發揮其設備價值，但同時要求對產品的結構性能需要明確的了解，並加以正確的管理，否則容易出現問題，造成產品的損壞。因此，對此項目的推廣應用，必須有前期的專業知識普及工作，否則，容易功虧一簣，適得其反。作者對UD行星錐盤減變速機作為單螺杆泵的驅動源的利弊作一淺析，供同仁參考。
